一、FDM230-CN手動火災報警按鈕概述：

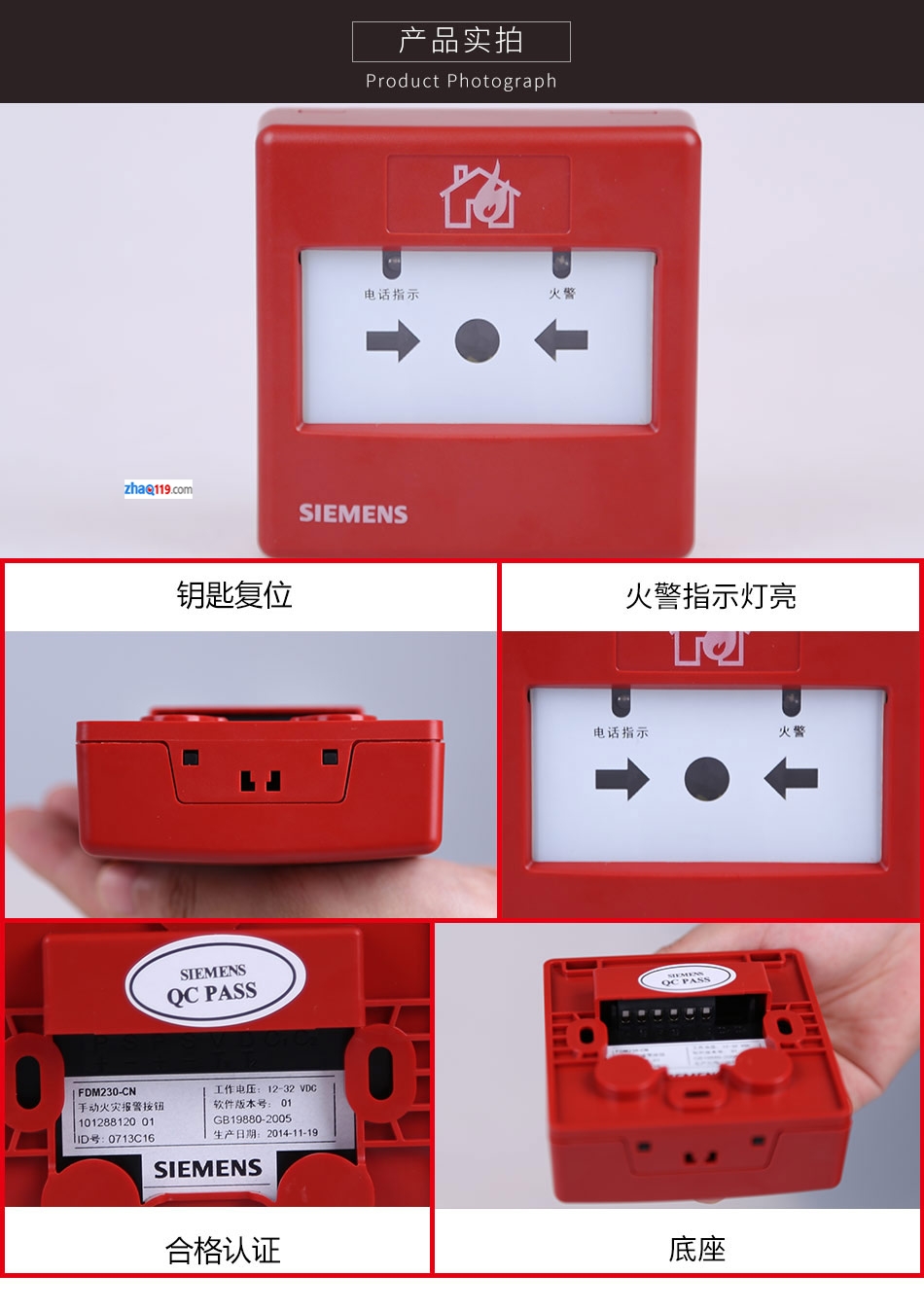

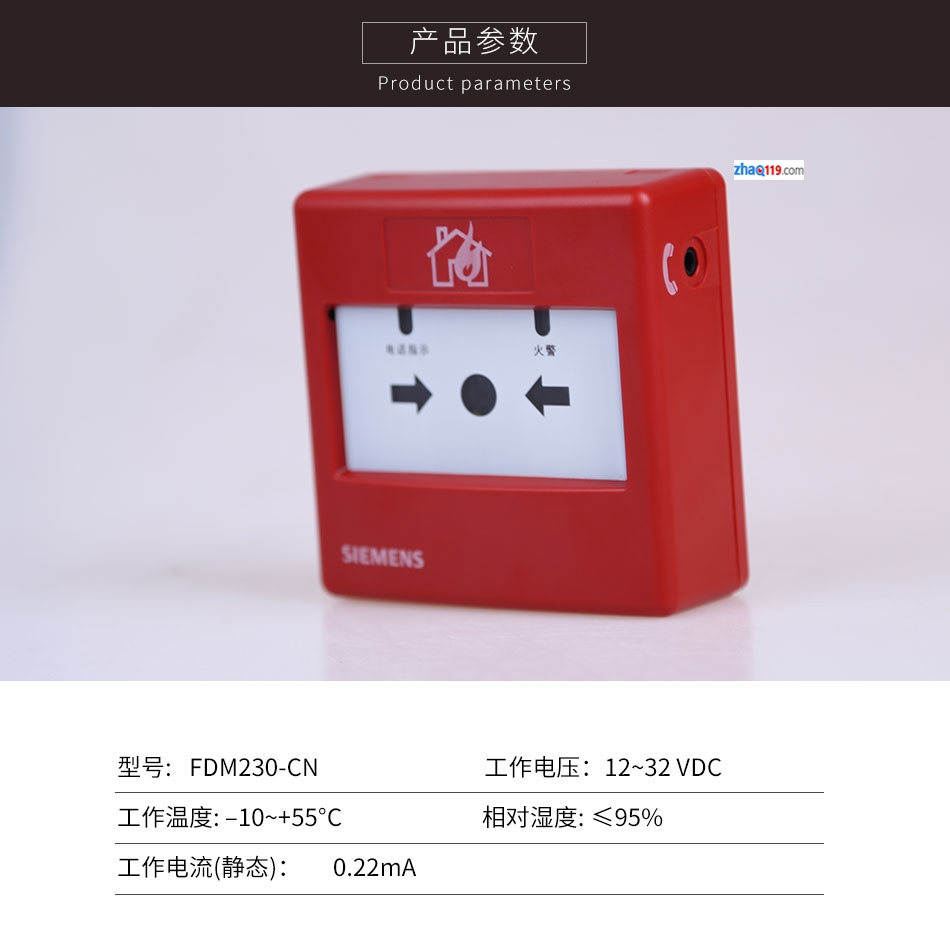

FDM230-CN手動火災報警按鈕用于當火災發生時手動啟動報警。FDM230-CN手動火災報警按鈕由手報和底座兩部分組成。二、FDM230-CN手動火災報警按鈕的性能參數
| 工作電壓 | 12~32 VDC |
| 工作電流(靜態) | 0.22mA |
| 動作電流 | 1.0mA |
| 工作溫度 | –10~+55°C |
| 貯存溫度 | –10~+60°C |
| 相對濕度 | ≤95% |
| 通訊協議 | C-NET |
| 接線端子 | 1.0~2.5mm2 |
| 顏色 | 紅，RAL3000 |
三、FDM230-CN手動火災報警按鈕特點：
1、滿足國家標準GB19880-2005《手動火災報警按鈕》2、可復位壓下式報警
3、每個手報獨立編址，地址自動設定，無需編碼器設置或者撥碼開關
4、火警LED可顯示正常、報警及定位等狀態，電話LED可顯示電話狀態
5、通過C-NET與控制器（FC720-CN系列/FS1120系列）通訊
6、自帶一個電話插孔（直徑3.5mm）
7、產品標簽上自帶可撕式編碼貼，方便工程調試
四、FDM230-CN手動火災報警按鈕功能：
1、按下操作面板直接報警，操作面板顯示變化（見圖1），火警指示燈亮
圖1 操作面板顯示變化
2、插入電話插孔，即可呼叫總機3、通過鑰匙復位操作面板，手報即可恢復到正常工作狀態
五、FDM230-CN手動火災報警按鈕的應用：
1、用于火警的立即手動報警2、室內使用
3、表面安裝和嵌入式安裝，位置需宜于接近

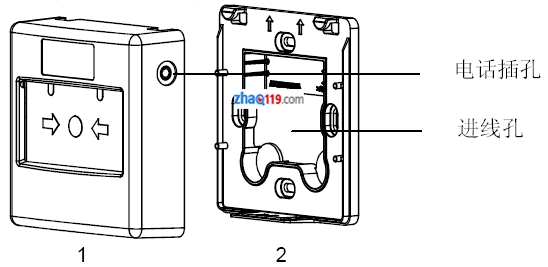

六、FDM230-CN手動火災報警按鈕的結構
FDM230-CN由手報（1）和底座（2）兩部分構成。
圖2
七、FDM230-CN手動火災報警按鈕的安裝

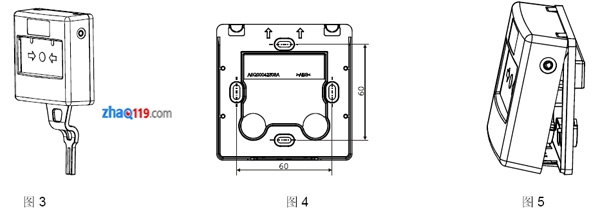

準備工作1.用鑰匙分開底座（見圖3，鑰匙在產品包裝內）。將鑰匙保存在安全的地方。
2.將底座固定。
安裝
1.將底座安裝在墻壁的86盒內，且距地面1.3~1.5米的高度（見圖4）。
2.將電纜通過進線孔穿進底座。
3.蓋上手報（見圖5）。

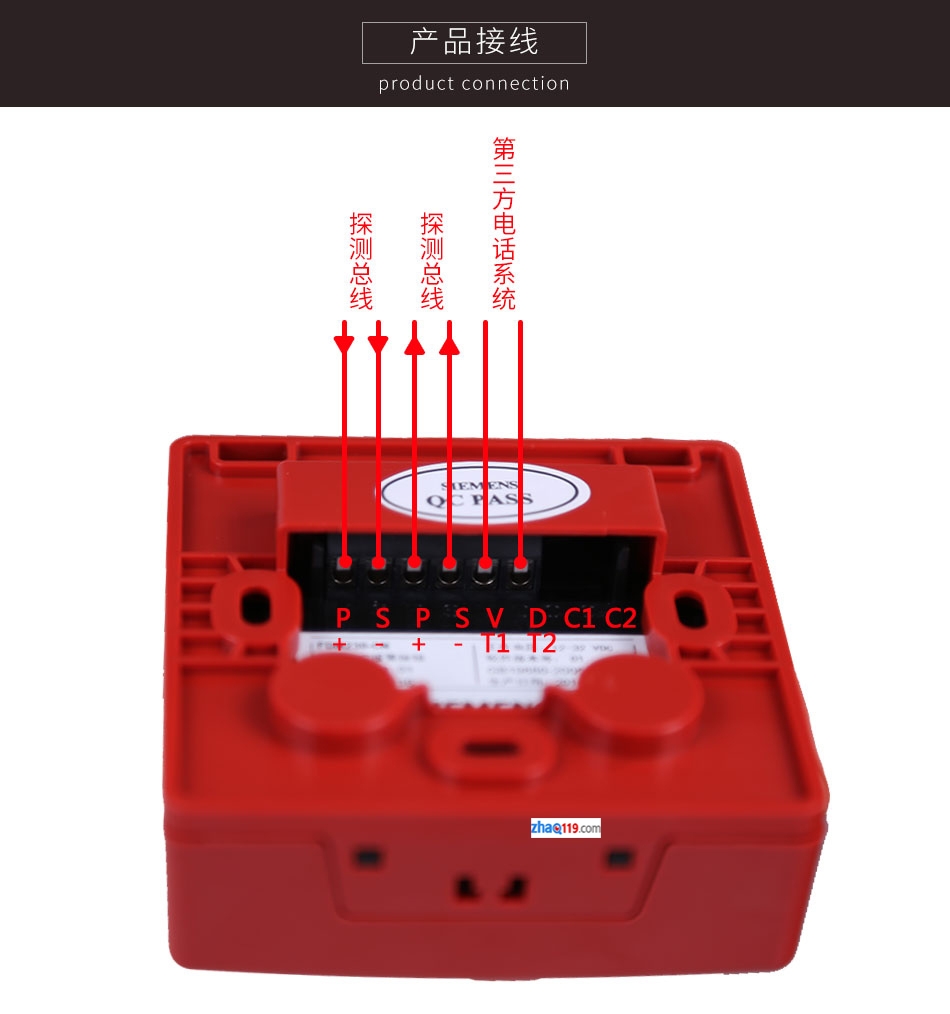

接線
1.用鑰匙分開底座（見圖3）。

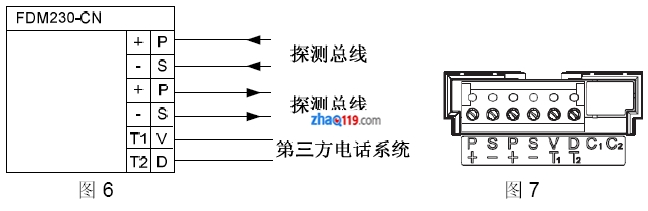

2.按圖6/7所示將電線接到手報端子上。
3.蓋上手報（見圖5）。

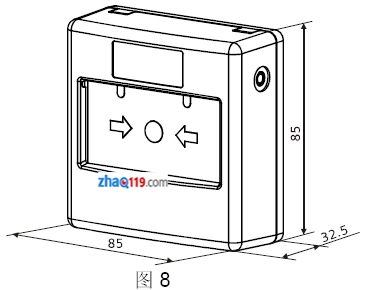

外圍尺寸（單位：mm）
八、FDM230-CN手動火災報警按鈕的調試：
表1列出了火警指示燈所指示的不同狀態：表1
| 狀態 | 紅色LED指示燈 |
| 正常 | 滅 |
| 報警 | 常亮 |
| 定位 | 閃亮 |
表2
| 狀態 | 紅色LED指示燈 |
| 正常（掛機） | 閃亮 |
1.將手報所在回路設為測試模式。
2.按下操作面板，火警指示燈亮。

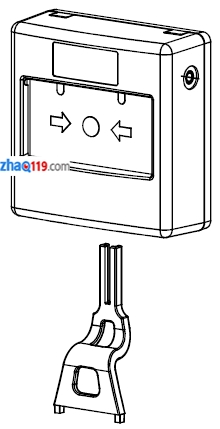

3.如圖9所示將鑰匙從底部插入，使操作面板復位。
4.拔掉鑰匙，將手報重新設回正常模式。
