一、HY5716B消防電話分機概述
HY5716B總線式消防電話分機是總線式消防電話系統的組成設備之一，須與HY5711B總線式消防電話總機配合使用。當發生緊急情況時，舉起電話手柄呼叫消防電話總機。
HY5716B撥碼開關預置7位編碼，有效編碼范圍1-99。編碼可根據工程需要在安裝時設定。
二、HY5716B消防電話分機基本功能
(1)舉起本機手柄呼叫總機，若總機應答，則本機與總機之間可以通話。
(2)本機收到總機呼叫時自動振鈴。此時若本機舉機應答，則本機與總機之間可以通話。
(3)本機正常監視狀態時，工作指示燈閃爍以指示工作正常。

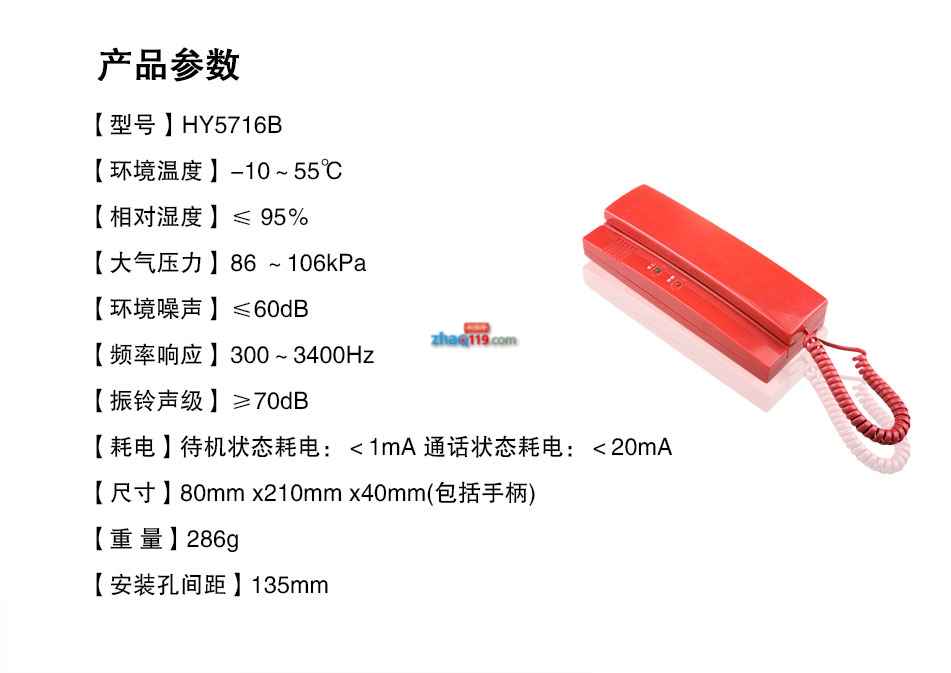

三、HY5716B消防電話分機主要技術指標
| 型號 | HY5716B |
| 環境溫度 | -10～55℃ |
| 相對濕度 | ≤ 95％ |
| 大氣壓力 | 86 ～106kPa |
| 環境噪聲 | ≤60dB |
| 頻率響應 | 300～3400Hz |
| 振鈴聲級 | ≥70dB |
| 耗電 | 待機狀態耗電：＜1mA 通話狀態耗電：＜20mA |
| 尺寸和重量 |
寬 度：80mm 高 度：210mm 厚 度：40mm(包括手柄) 重 量：286g |
| 安裝孔間距 | 135mm |
四、HY5716B消防電話分機安裝方法
(1)設備從包裝箱取出后，檢查本機外觀是否良好。本機為壁掛式安裝，可直接掛在墻壁上或掛在其他現場控制設備的側面，掛孔在設備上方，水平距離113mm。
(2)本機同HY5711B電話總機之間通過兩總線相連，兩總線分正負極性。安裝本機的導線應選用截面積大于1平方毫米的雙色雙絞線。注意：紅色為正，黑色為負。
(3)改變分機后部撥碼開關，可改變分機地址編碼。分機地址編碼設置可參見附錄1。
(4)本機應安裝在干燥、通風、無腐蝕性氣體的地方。
五、HY5716B消防電話分機調試
(1)調試時與HY5711B總線式消防電話總機配合試驗。預置好本機編碼、確定安裝和接線正確無誤后，接通電源。在總機上通過“設在線分機”功能操作，而將本分機登錄到系統中。
(2)當拿起本機手柄呼叫總機時，本機將聽到回鈴聲，等待總機應答?？倷C(jī)應答后，本機與總機接通，雙方實現通話。
(3)在本機摘機時，如果聽到忙音，應把手柄放回原處，掛機。
(4)如果總機呼叫本機，本機發出振鈴，同時呼叫指示燈閃爍，拿起本機手柄即可與總機通話。話畢，掛好手柄，通話結束。
六、HY5716B消防電話分機運行和維護
HY5716B消防電話分機安裝調試后便可投入使用，發現故障后首先判斷是線路問題，還是編碼開關接觸不良，還是分機內部故障。如果是分機內部故障，請及時與生產廠家聯系。其它故障用戶應能自行排除。
