備注:帶20個普通電話插孔;
一、HY2714D多線消防電話插孔概述
HY2714D多線消防電話插孔是多線式消防電話系統的組成設備之一,須與HY2711E多線式消防電話總機配合使用。當發生緊急情況時,用戶將手提式消防電話分機插人本機插孔,即可呼叫總機。
二、HY2714D多線消防電話插孔技術參數
| 型號 | HY2714D |
| 工作電流靜態 | <0.15mA |
| 頻率范圍 | 300Hz~3400Hz |
| 環境溫度 | -10-55℃ |
| 相對濕度 | ≤95% |
| 大氣壓力 | 80~106kPa |
| 環境噪聲 | ≤60dB |
| 插孔規格 | 6.3mm |
| 尺寸 | 287mm(高)×87mm(寬)×27mm(厚) |
三、HY2714D多線消防電話插孔功能
1、插孔在正常監視狀態下,工作指示燈閃爍指示。
2、將手提式消防電話分機插入本機插孔,即可呼叫總機。若總機應答,則本機與總機之間可以通話。

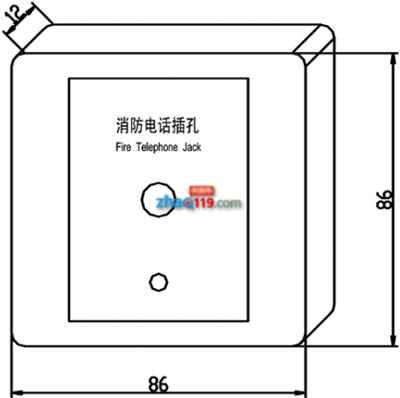

四、HY2714D多線消防電話插孔結構尺寸圖
HY2714D多線消防電話插孔結構尺寸圖
五、HY2714D多線消防電話插孔安裝調試
安裝方法:用隨機附帶的兩個螺釘將本機固定到預埋盒上即可。
調試:1、調試時與HY2711E多線消防電話總機配合試驗。確定安裝和接線正確無誤后,接通電源。在總機上通過“設在線分機”功能操作,而將本機登錄到系統中。
2、插入手提式消防電話分機呼叫總機時,本機將聽到回鈴聲,等待總機應答??倷C(jī)應答后,本機與總機接通,雙方實現通話。
3、在插入手提式消防電話分機呼叫總機或通話時,如果聽到忙音,應拔出手提式消防電話分機,結束呼叫或通話。
