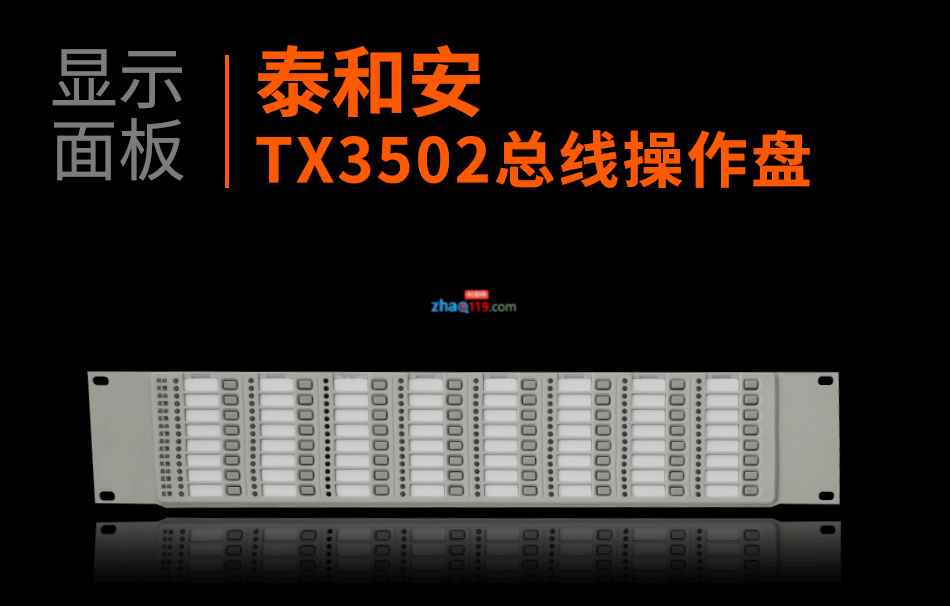

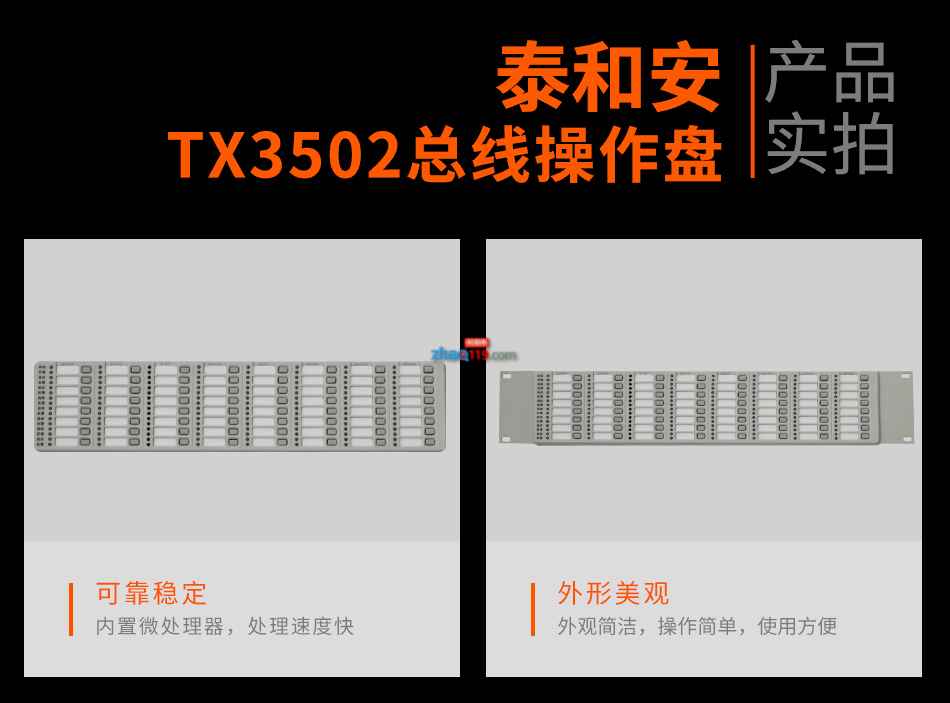

一、TX3502總線操作盤產品概述
TX3502(64點)總線操作盤實際是TX3016、TX3032火災報警控制器上聯動單元的擴展，以下簡稱操作盤。TX3502操作盤通過RS485通訊接口與TX3016、TX3032系列火災報警控制器配接，用該操作盤上的啟動按鍵對聯動設備進行手動控制。

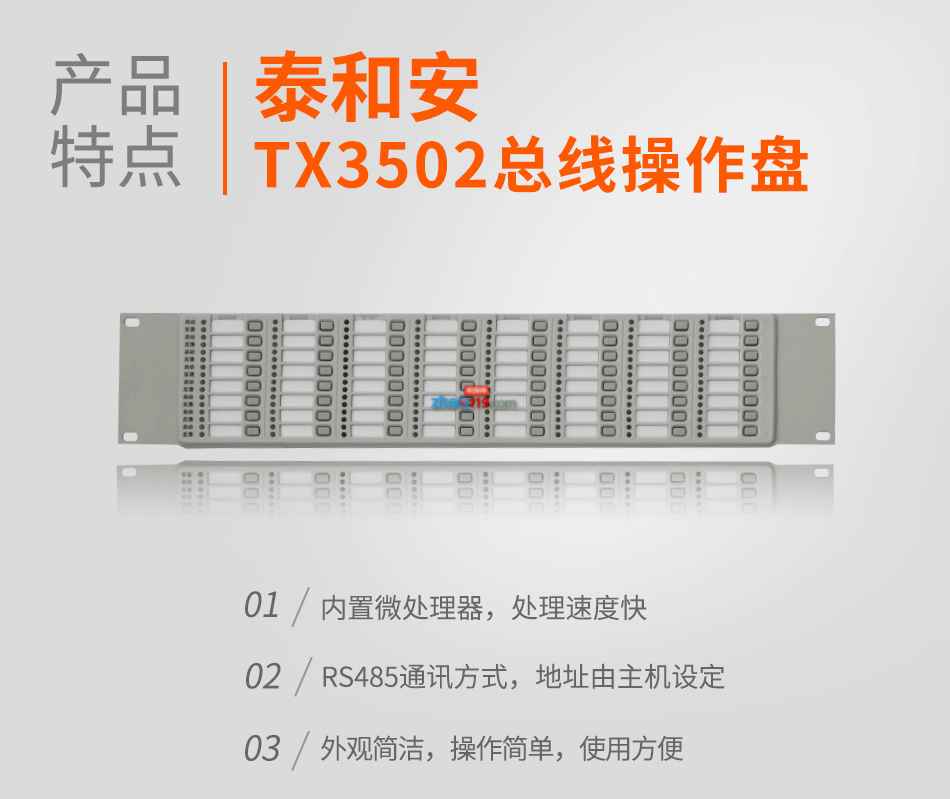

二、TX3502總線操作盤產品特點
●內置微處理器，處理速度快；
●RS485通訊方式，地址由主機設定；
●外觀簡潔，操作簡單，使用方便。

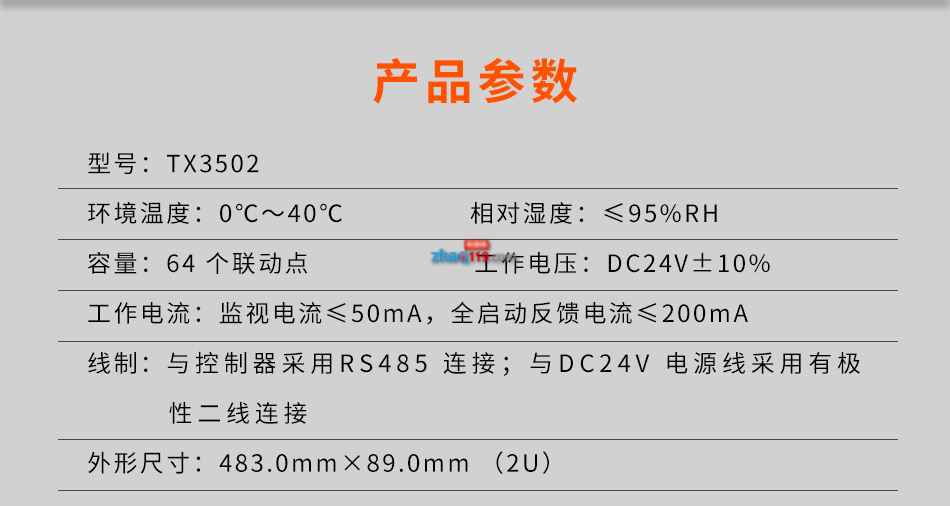

三、TX3502總線操作盤基本參數
|
型號
|
TX3502
|
|
容量
|
64 個聯動點
|
|
工作電壓
|
DC24V±10%
|
|
工作電流
|
監視電流≤50mA，全啟動反饋電流≤200mA
|
|
工作環境
|
溫度0℃～40℃，相對濕度≤95%RH
|
|
線制
|
與控制器采用RS485 連接；與DC24V 電源線采用有極性二線連接
|
|

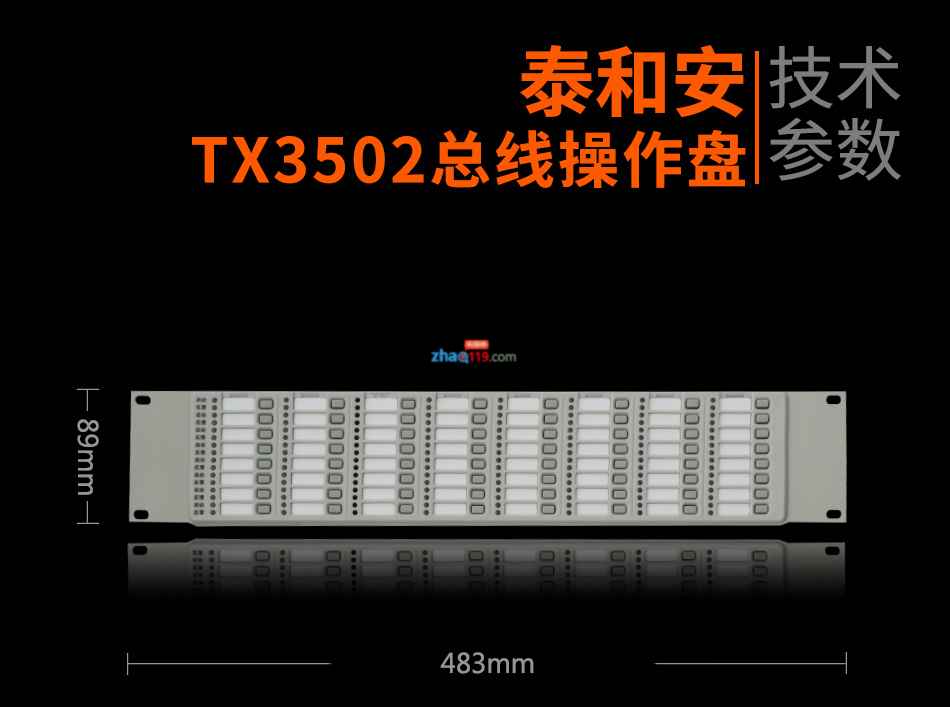

外形尺寸
|
483.0mm×89.0mm （2U）
|
四、TX3502總線操作盤布線要求
1、RS485線采用RVS雙絞線，截面積≥1.0mm2；
2、電源線采用截面積≥1.5mm2的阻燃線；
3、導線應有顏色標識，以防接錯。
4、接線示意圖如圖所示：
TX3502總線操作盤接線示意圖
