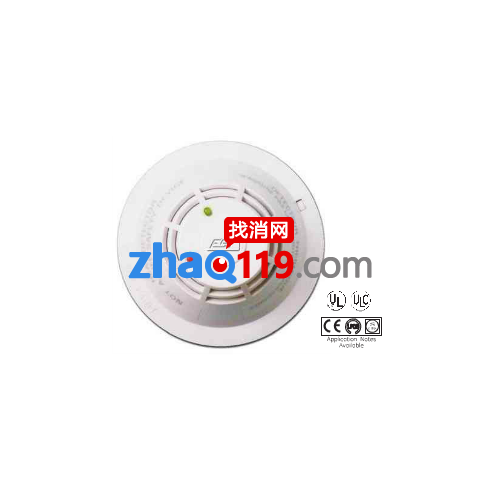

西門子FDT181C非編碼點型感溫火災探測器 (A2)
一、特點：
FDT181C點型感溫火災探測器為非編址感溫探測器，適用于建筑物內部空間的火災探測，尤其可用于工作過程產生煙、灰塵、排放氣體等不能使用其它種類探測器的場所。
? 滿足國家標準 GB4716-2005《點型感溫火災探測器》
? 探測器類型為 A2
? 非編址探測器，無需地址設定，無極性連接
? 報警燈 360° 全方位可見
? 抗環(huán)境因素干擾能力強，包括潮濕、電磁干擾、腐蝕性氣體、振動
? 采用環(huán)保安全材料，符合 RoHS 標準
二、技術指標：
工作電壓： 10 … 28 VDC
工作電流：（靜態(tài)） ≤ 0.1 mA
動作電流： ≤ 60mA （持續(xù)）
工作溫度： –10 ... +50 °C
貯存溫度： –20 ... +70 °C
相對濕度： ≤ 96%
顏色： 白色，RAL 9010
防護等級： GB4208-93 IP40

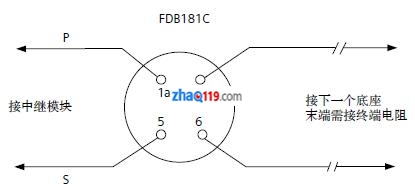

三、接線安裝示意圖：
FDT181C點型感溫火災探測器底座為FDB181C其安裝接線如上圖所示：
底座的安裝應嚴格遵循設計圖紙。安裝時要均勻分布。
四、簡便快捷高質量的安裝方式：

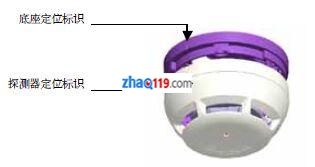

工程施工時首先安裝好接線底座，并完成布線。安裝探測器時，只需將探測器插入底座，進行順時針旋轉，直至探測器的定位標識與底座的定位標識對齊為止。拆卸的時候，只需逆時針旋轉，即可拆下。（如下圖）
1. 將線從中央孔穿出，按接線圖所示將線接到端子上。
2. 用螺釘將底座固定到棚頂上。
備注：
? 工程施工全部完成之后才能安裝探測器。
? 為保證底座和探測器之間的可靠連接，施工中請不要使用 U 型接線端子。
? 建議采用雙絞線，連接線截面積 1.0~1.5mm2。
