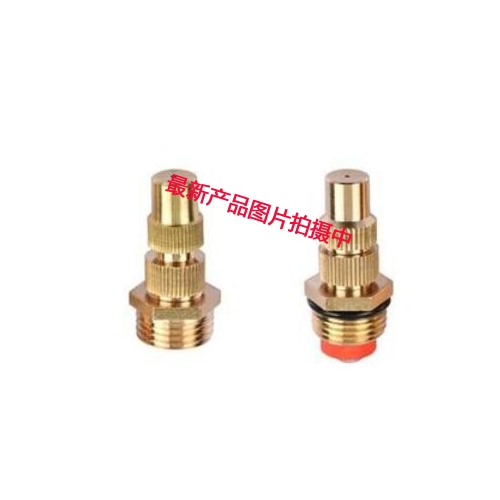

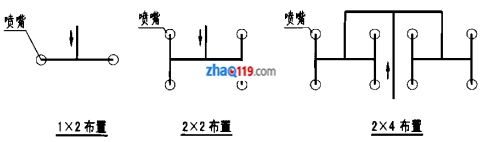

全淹沒系統噴嘴布置示意圖
（均衡管網）

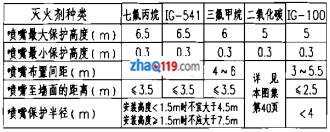

全淹沒系統噴嘴布置主要參數 節點A詳圖

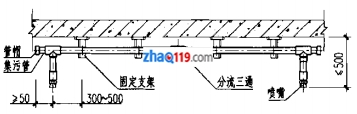

防護區無吊頂噴嘴安裝圖

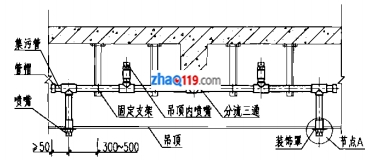

防護區有吊頂噴嘴安裝圖

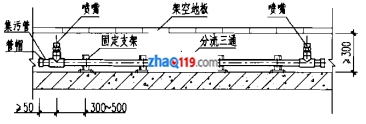

防護區架空地板內噴嘴安裝圖
全淹沒系統噴嘴布置主要參數 節點A詳圖
防護區無吊頂噴嘴安裝圖
防護區有吊頂噴嘴安裝圖
防護區架空地板內噴嘴安裝圖
說明：
1.防護區均衡管網設計注意事項：
a.應采用三通管件水平分流，不得采用四通管件；
b.分流三通兩端支管管徑應相同，布置的噴嘴數量應相等；
c.分流三通前后的直管段盡可能長；
d.每個噴嘴的設計流量應相等。管網第一分流點至各噴嘴的管道阻力損失，相互間的最大差值七氟丙烷滅火系統不應大于20%，三氟甲烷滅火系統不應大于10%。
2.當工程設計中IG-541氣體滅火系統布置均衡管網確有困難需采用非均衡管網時，可在噴嘴入口處設置減壓孔板對滅火劑進行二次減壓，使每個噴嘴的流量、壓力及噴射時間保持一致（帶二次減壓孔板的噴嘴詳見本圖集外貯壓式七氟丙烷滅火系統說明）。
3. 安裝時，噴嘴裝飾罩應緊貼吊頂，并由鎖緊圈鎖緊。其作用除美觀外，還可有效密閉吊頂開孔部位剩余空隙。
1.防護區均衡管網設計注意事項：
a.應采用三通管件水平分流，不得采用四通管件；
b.分流三通兩端支管管徑應相同，布置的噴嘴數量應相等；
c.分流三通前后的直管段盡可能長；
d.每個噴嘴的設計流量應相等。管網第一分流點至各噴嘴的管道阻力損失，相互間的最大差值七氟丙烷滅火系統不應大于20%，三氟甲烷滅火系統不應大于10%。
2.當工程設計中IG-541氣體滅火系統布置均衡管網確有困難需采用非均衡管網時，可在噴嘴入口處設置減壓孔板對滅火劑進行二次減壓，使每個噴嘴的流量、壓力及噴射時間保持一致（帶二次減壓孔板的噴嘴詳見本圖集外貯壓式七氟丙烷滅火系統說明）。
3. 安裝時，噴嘴裝飾罩應緊貼吊頂，并由鎖緊圈鎖緊。其作用除美觀外，還可有效密閉吊頂開孔部位剩余空隙。
