1.1 EST3智能火災報警控制器（聯動型）
01
每個回路擁有125個分布智能特征探測器地址和125個分布智能特征模塊地址。其中，
125個分布智能特征探測器若配置繼電器底座，還可增加125個輸出點。
1臺標準的EST3火災報警控制器可根據要求配置1~10個回路，共1,250個分布智能特征
探測器地址和1,250個分布智能特征模塊地址。
EST3火災報警控制器的系統容量可綜合項目規模、不同建設時期等因素， 按實際需求進

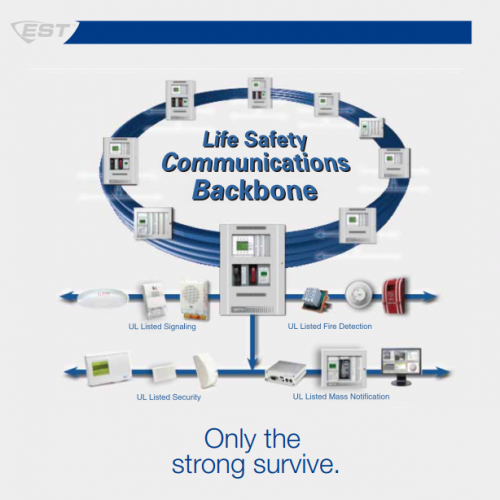

行靈活配置。對于超大型建設項目，可將64臺火災報警控制器組成Peer-to-Peer多
重優先令牌無主網絡，系統可擁有160,000個地址，即80,000個分布智能特征探測器和
80,000個分布智能特征模塊。
● 系統總?cè)萘?160000 點
● 網絡上可以連接 64 個節點機
● 節點間光纖傳輸距離可達 40 公里，
網絡總長度可超過 1000 公里
● 每個節點機可以驅動 10 個回路
● 每個回路可以提供 250 個監控地址
● 回路通訊線可以用普通非雙絞線
● 回路最遠傳輸距離超過 3 公里
● 單機全負荷響應時間小于 0.75 秒
● 網絡全負荷響應時間小于 3 秒
1.1.2 布線方式
1.1.3 控制器內部配置
回路布線方式可根據實際工程需要進行選擇環型（CLASSA）或分支型（CLASSB）。
1）環型（CLASS A）

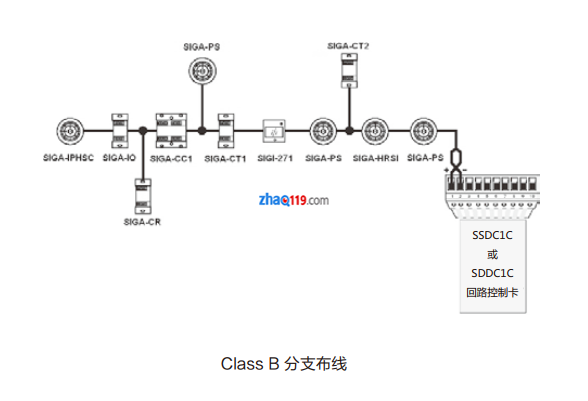

2）分支型（CLASS B）
信號線由回路控制卡引出， 以 T 型方式連接智能特征系列外圍
設備，信號線連接各分支線路上的智能特征系列外圍設備后，
不再返回回路控制卡。
● 每個回路的分支數不能超過124個（但可以多重分支）。
● 當MAPPING DISABLE時，124個分支的限制不生效。
3）混合型（CLASS A + CLASS B）
1.1.2 布線方式
回路信號線無需采用雙絞線和屏蔽線，采用普通導線（防火阻燃符合消防要求）即可?；芈肪€的傳輸距離超過3000米（最大線徑），
回路布線方式可根據實際工程需要進行選擇環型（CLASSA）或分支型（CLASSB）。
信號線由回路控制卡引出，以環型方式連接智能特征系列外圍設
備后，從最末端設備再將信號線返回回路控制卡。
在1個環型線路上同時可布置了多個分支型線路。
● 每個回路只能采用1個環；
● 每個回路的分支數不能超過124個（但可以多重分支）。
● 當MAPPING DISABLE時，124個分支的限制不生效。
EST3火災報警控制器（聯動型）有多種不同尺寸的機箱供用戶
選擇。除蓄電池外，全部安裝在標準19”軌道式機3-CHAS7
上。多線聯動控制卡、總線聯動控制卡、消防電話等都可安裝在
同一控制器的機箱內。
分布智能煙溫復合探測
分布智能特征手動報警
記錄讀寫器
維護測試工具
普通探測器安裝底座
普通點型感溫探測器
火災聲警報器
聲光報警器
